Компрессор КТ-6, КТ-6 Эл

Компрессор КТ-6, КТ-6 Эл

Наличие компрессора на складе: В наличии на складе.

Стоимость оборудования*1:

- запасные части: от 50 руб.

- компрессор КТ-6: от 567 700 руб.

- компрессор КТ-6Э: от 599 100 руб.

*1 - Стоимость оборудования зависит от комплектации компрессора.

Для заказа оборудования перейдите по ссылке:

Купить компрессор КТ-6 (КТ-6Э)

Технические характеристики компрессора КТ-6

Давление компрессора (кгс/см2) 9
Количество цилиндров 3
Масса, (кг) 610
Охлаждение Воздушное
Производительность (м3/мин) 5,3
Частота вращения вала электродвигателя, (об/мин) 850
Габариты (В x Ш x Г) мм 760х1320х1050

Технические характеристики компрессора КТ-6Э

Давление компрессора (кгс/см2) 9
Масса, (кг) 600
Производительность (м3/мин) 5,3
Частота вращения вала электродвигателя, (об/мин) 850
Габариты (В x Ш x Г) мм 760х1255х1050

Описание

Преимущества компрессора серии КТ-6 и КТ-6Э. Преимущества компрессора серии КТ-6 и КТ-6Э будут вполне очевидны любому специалисту. Все технические характеристики, в частности максимальное давление и мощность, находятся в пределах нормы, а высокие показатели производительности устройства и вовсе делают его по-настоящему универсальным. Кроме того, нельзя не отметить качество сборки и долговечность работы прибора, о чем свидетельствуют многочисленные положительные отзывы наших клиентов.

Запасные части к Компрессор КТ-6 и КТ-6Э

Наличие компрессора на складе: ;В наличии на складе.

Наличие запасных частей: ;В наличии на складе.

Компрессор КТ-6, КТ-6 Эл

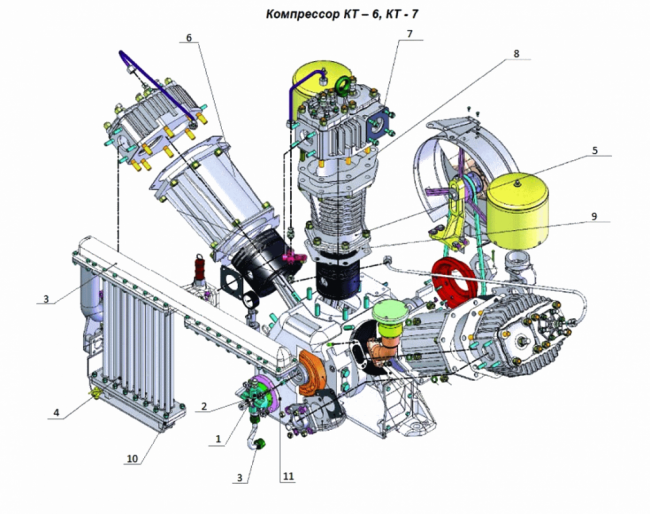

Компрессор КТ-6 - Основной узел 1

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.13.00.00-001сб

Насос масляный компрессора КТ-6

1

35.02.00.00-006сб

Насос масляный компрессора КТ-7

2

32.09.01.02-016

Втулка маслонасоса

3

34.13.03.00-000сб

Труба маслонасоса в сборе

4

34.10.01.00-003сб

Секция радиатора компрессора КТ-6, КТ-7

5

34.00.00.06-001

Цилиндр ВД компрессора КТ-6, КТ-7

6

34.00.00.07-008

Цилиндр НД компрессора КТ-6, КТ-7

7

34.00.00.12-004

Прокладка

8

34.00.00.02-003

Прокладка

9

34.00.00.05-004

Прокладка

10

34.10.00.06-002

Прокладка верхнего фланца холодильника

11

34.13.00.03-002

Прокладка маслянного насоса


Компрессор КТ-6, КТ-6 Эл

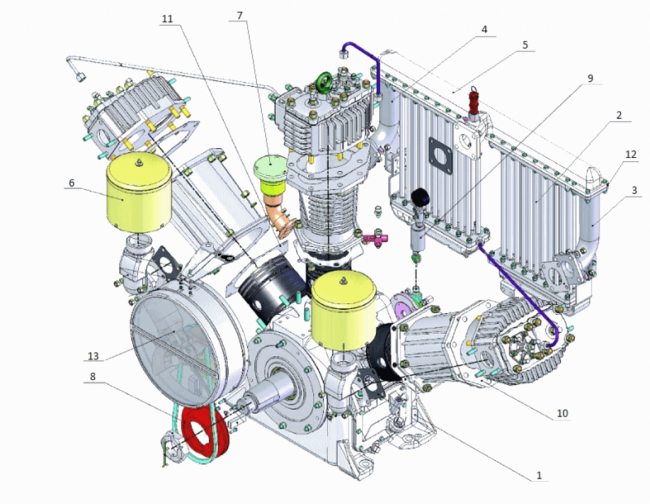

Компрессор КТ-6 - Основной узел 2

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.01.00.00-006СБ

Узел корпуса

2

34.10.00.07-000сб

Холодильник компрессора

3

34.10.00.03-001

Патрубок холодильника правый

4

34.10.00.04-008

Патрубок холодильника левый

5

34.10.00.02-004

Крышка холодильника верхняя

6

34.20.00.00-001сб

Фильтр воздушный КТ-6

7

34.14.01.00-001сб

Сапун КТ-6

8

34.00.00.01-006

Шкив компрессора КТ-6

9

34.16.00.01-015сб

Узел манометра КТ (без манометра)

9

34.16.00.01-015сб

Узел манометра КТ (с глицериновым манометром)

10

34.00.00.03-000

Прокладка

11

34.00.00.11-007

Прокладка

12

34.10.00.07-009

Прокладка патрубка холодильника

13

34.11.00.00-007сб

Вентилятор компрессора КТ-6

-

34.10.05.00-005сб

Клапан предохранитительный

-

34.01.00.13-008

Прокладка медная под клапан предохранительный


Компрессор КТ-6, КТ-6 Эл

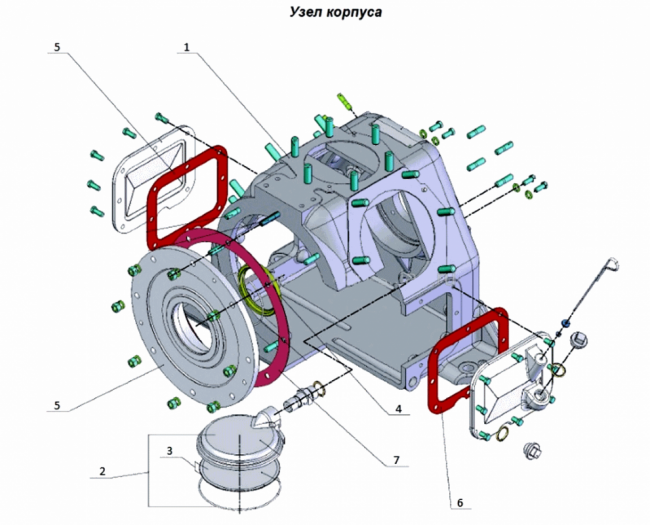

Компрессор КТ-6 - Корпус

АРТИКУЛ

НАИМЕНОВАНИЕ

2

34.01.01.00-009сб

Фильтр маслянный

3

34.01.03.00-005сб

Сетка фильтра в сборе

4

1-КТУ

Сальник корпуса

5

34.01.00.02-000

Крышка корпуса передняя

6

34.01.00.11-004

Прокладка боковых крышек

7

34.01.00.05-001

Прокладка передней крышки


Компрессор КТ-6, КТ-6 Эл

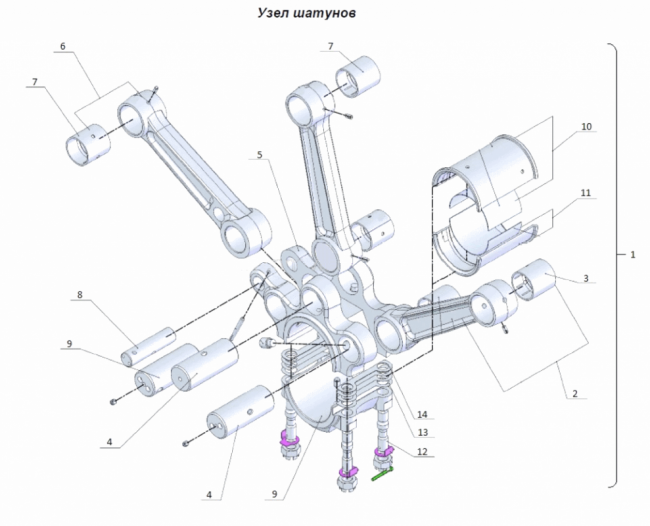

Компрессор КТ-6 - Узел шатунов

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.03.00.00-000сб

Узел шатунов

2

34.03.01.00-003сб

Шатун прицепной ЦНД в сборе

3

34.0301.02-007

Втулка шатуна

4

34.03.00.03-014

Палец шатуна

5

34.03.00.08-006сб

Головка шатуна

6

34.03.02.00-006сб

Жесткий шатун в сборе

7

34.0301.02-007

Втулка жесткого шатуна

8

34.03.00.02-004

Палец жестк шатун

9

34.03.00.01-007

Крышка головки шатуна

10

34.03.03.00-009сб

Вкладыш верхний с заливкой 0-6 гр.

10

34.03.03.00-009сб

Вкладыш верхний с заливкой 7-12 гр.

11

34.03.04.00-002сб

Вкладыш нижний с заливкой 0-6 гр.

11

34.03.04.00-002сб

Вкладыш нижний с заливкой 7-12 гр.

12

34.03.00.04-008

Шпилька

13

34.03.00.06-002

Прокладка

14

34.03.00.05-005

Прокладка


Компрессор КТ-6, КТ-6 Эл

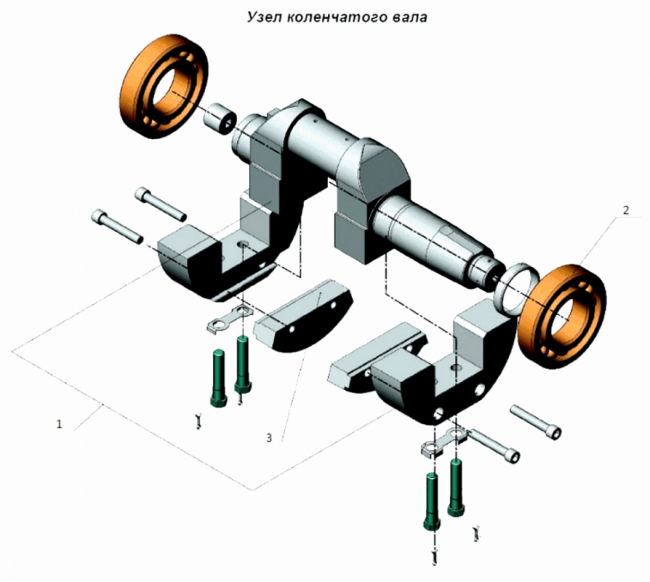

Компрессор КТ-6 - Коленчатый вал

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.02.01.00-006сб

Вал коленчатый в сборе

2

34.02.00.00-003сб

Узел коленвала

3

34.02.00.02-007

Балансир дополнительный


Компрессор КТ-6, КТ-6 Эл

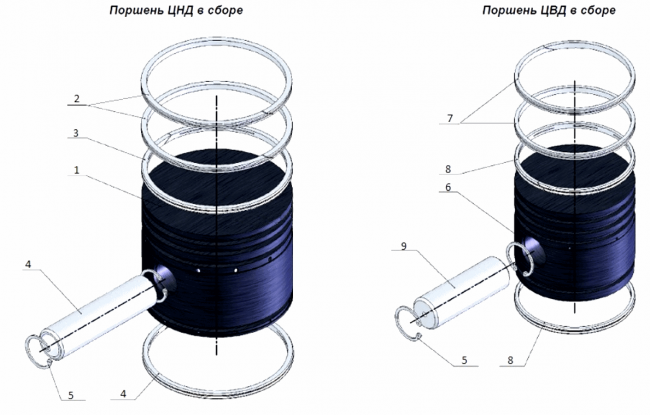

Компрессор КТ-6 - Поршень ЦНД

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.05.00.01-014

Поршень ЦНД

1

34.05.00.01-014

Поршень ЦНД 1-4 гр.

2

34.05.00.04-002

Кольцо комп. НД

3

34.05.00.05-009

Кольцо масл. НД

2

34.05.00.04-002

Кольцо комп. НД 1-4 гр.

3

34.05.00.05-009

Кольцо масл.НД 1-4 гр.

4

34.05.00.02-008

Палец поршневой НД

5

34.05.00.03-005

Кольцо стопорное

6

34.08.00.01-002

Поршень ЦВД

6

34.08.00.01-002

Поршень ЦВД 1-6 гр.

7

34.08.00.02-009

Кольцо комп. ВД 0-4 гр.

8

34.08.00.03-006

Кольцо масл. ВД 0-4 гр.

9

34.08.00.04-003

Палец поршневой ВД


Компрессор КТ-6, КТ-6 Эл

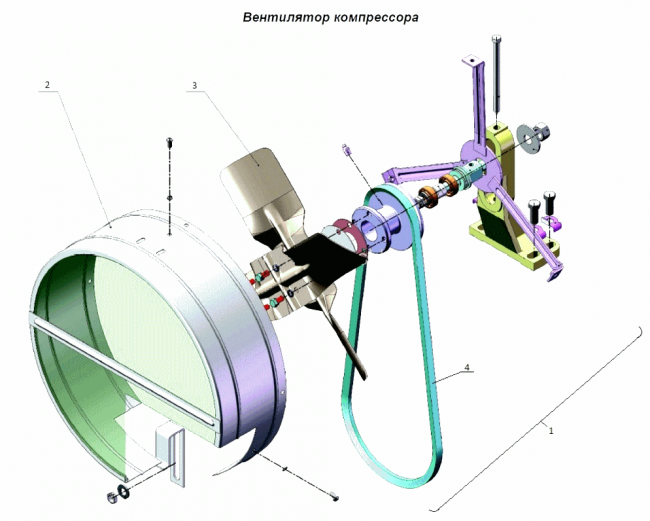

Компрессор КТ-6 - Вентилятор

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.11.00.00-007сб

Вентилятор компрессора КТ-6

2

34.11.00.04-005

Корпус вентилятора

3

34.11.00.01-004

Лопасть вентилятора

4

-

Ремень компрессора КТ-6


Компрессор КТ-6, КТ-6 Эл

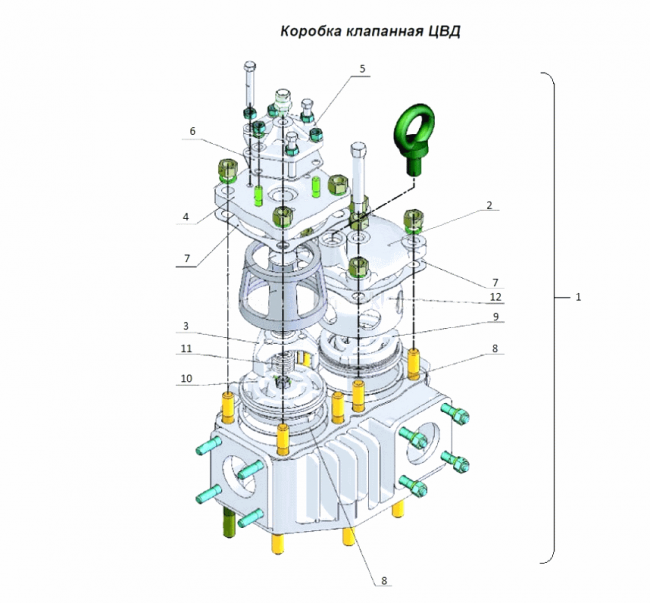

Компрессор КТ-6 - Коробка клапанная ЦВД

АРТИКУЛ

НАИМЕНОВАНИЕ

1

34.09.00.00-002сб

Коробка клапанная ВД в сборе

2

34.09.00.02-006

Крышка нагнетательного клапана ЦВД

3

34.09.00.04-000

Стакан всасывающего клапана ЦВД

4

34.09.00.05-007

Крышка всасывающего клапана ЦВД

5

34.06.00.04-009

Крышка диафрагмы

6

34.06.00.05-006

Диафрагма

7

34.06.00.07-000

Прокладка

8

34.06.00.08-007

Прокладка

9

34.06.01.00-017сб

Клапан нагнетательный

10

34.06.02.00-010сб

Клапан всасывающий

11

34.06.03.00-000

Упор всасывающего клапана

12

34.06.00.03-015

Упор нагнетательного клапана

Компрессор КТ-6, КТ-6 Эл

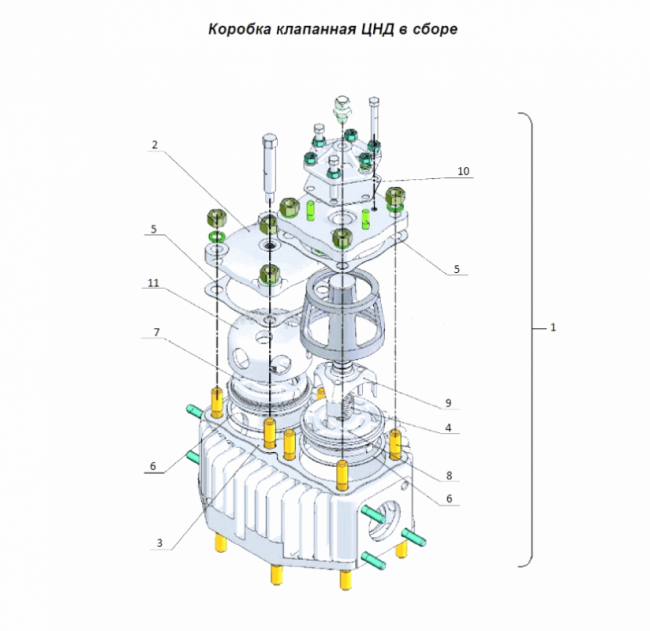

Компрессор КТ-6 - Коробка клапанная ЦНД

Чертёжный номер

НАИМЕНОВАНИЕ

1

34.06.00.00-001сб

Коробка клапанная НД в сборе

2

34.06.00.02-005

Крышка нагнетательного клапана

3

34.09.00.01-009

Корпус клапанной коробки ЦВД

4

34.06.00.09-004

Пружина разгрузочного устройства

5

34.06.00.07-000

Прокладка

6

34.06.00.08-007

Прокладка

7

34.06.01.00-017сб

Клапан нагнетательный

8

34.06.02.00-010сб

Клапан всасывающий

9

34.06.03.00-000

Упор всасывающего клапана

10

34.06.00.05-006

Диафрагма

11

34.06.00.03-015

Упор нагнетательного клапана

Компрессор КТ-6, КТ-6 Эл

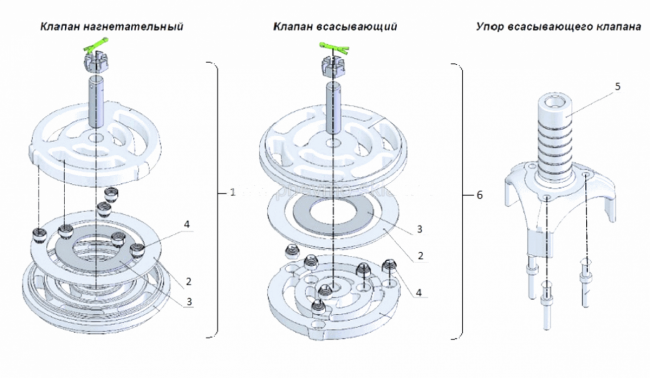

Компрессор КТ-6 – Клапаны на компрессор

Чертёжный номер

НАИМЕНОВАНИЕ

1

34.06.01.00-017сб

Клапан нагнетательный

2

34.06.01.03-018

Пластина клапанная большая

3

34.06.01.04-015

Пластина клапанная малая

4

34.06.01.05-012

Пружина клапана

5

34.06.03.00-000

Упор всасывающего клапана

6

34.06.02.00-010сб

Клапан всасывающий
